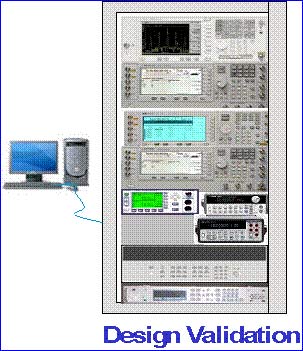

自動測試系統的建立，往往包括由于測試的一臺或多臺的儀器，主控計算機和測試軟件，測試夾具以及系統總線。系統總線就像是中樞神經系統，負責控制指令和測試數據的傳送。從歷史上看，在自動測試領域，總線技術大概經歷了從GPIB, VIX, PXI 幾個階段。
國際LXI 聯盟 （LXI Consortium）曾經在眾多系統集成商和工程師中作過調查，得到幾乎一致的需求結論：
首先要降低系統集成的成本和復雜性，采用容易使用的人機界面。其次在保證系統緊湊的同時要保證儀器的性能和兼容性，減少復雜的聯線。希望在有多種高速的觸發方式，高速的I/O，減少機箱和機架的空間的浪費，還要非常容易的發現系統的故障。在編程的時候希望使用自己最熟悉的軟件。利用通用的PC 接口和總線，而不是昂貴的測試測量專用接口總線。
LXI (LAN eXtension for Instrument) 是成熟的以太網技術在測試自動化領域應用的拓展。其具體的設想是將非常成熟的以太網技術利用到自動測試系統中，以替代傳統的測試總線技術，如VXI, PXI, GPIB等。目前已經得到絕大多數儀器行業的領先的廠家的支持。主要原因是：
·以太網、標準PC和軟件在測試行業中的廣泛使用，技術已經是非常成熟，而且得到眾多計算機廠家不斷的研發的投入和升級支持。
·IEEE1588 網絡(luò )同步標準的實施， 可以在實驗室環境中得到納秒級的時鐘同步誤差。
·標準的網絡(luò )接口已經極為普遍。
基于LXI 技術的儀器從幾年前已經開始在市場上銷售，LAN的最主要的作用是替代GPI。作為L(cháng)XI標準的制定，要保證系統中所有LXI的單元能夠在同一個網絡(luò )中和平共處。 LXI標準要求LXI單元支持IEEE802.3 和TCP/IP標準，提供一個一致的應用方式以便于用戶使用。這樣，LXI就提供了一個新的自動測試系統的架構，從而克服傳統的架構的復雜低效的控制方式。而基于LXI的儀器能夠有更快的速度和更為簡單的編程方式。
安捷倫的第一臺基于LXI的儀器出現在2003年，是20MHz 的函數發生器33220A，也是世界上第一臺同時具備GPIB，USB 和 LAN 接口的儀器。我們稱之為系統就緒（System Ready）的儀器。作為系統就緒的儀器，首先需要具備儀器的所用性能，更小的體積，更快的速度，備有通用的計算機接口，GPIB接口，網絡(luò )服務器支持，IE游覽器的操作等等。在近幾年，安捷倫又陸續推出了眾多的系統就緒的儀器，如N6700/N5700 系列電源，34980A 開關和測量單元。34980A 開關和測量單元是一套模塊化的系統，達到了560個通道的最大測試能力，測量分辨率達到了61/2，而且可以配備不同的通用開關，射頻和微波開關，數字通道，奪路模擬輸出等等，在應用上可以替代很多的LXI/PIX的應用，而價格只有LXI/PXI的50-60%。如果將儀器的前面板和按鍵拿去，再進行簡單的優化，將外部尺寸設計成標準的全機架寬度或半機架寬度，高度為標準的1U或整倍數，這樣就構成了標準的LXI模塊化儀器。
與傳統的卡式儀器相比，LXI 模塊化儀器具備了許多優勢：
·可以保證儀器的全部性能。
·集成更為方便，不需要專用的機箱和0槽計算機。
·可以利用網絡(luò )界面精心操作，無需編程和其他虛擬面板。
·連結和使用更為方便，可以利用通用的軟件進行系統編程。
·非常容易實現校準計量和故障診斷。
·靈活性強，可以作為系統儀器，也可以單獨使用。
國際LXI協會(huì )初步將基于LXI的儀器分為以下三個等級：
·等級C：具有通過LAN的編程控制能力，可以與其他廠家的儀器很好的協同工作。
·等級B：擁有等級C的一切能力，并且加上了IEEE1588 網絡(luò )實踐同步標準。
·等級A：擁有登記B的一切能力，同時具備硬件觸發能力。
總之，作為測試系統發展的未來，以太網將扮演重要的角色。在工業界，在未來幾年中我們將看到更多的"混合系統"， 既包括基于GPIB儀器和機架的堆棧式系統，也有VXI, LXI, PXI的系統，或是他們的組合。LXI 技術以更低的成本提供更好的性能，兼容性和易用性。
作者介紹：
饒騫現任安捷倫科技電子測量事業部系統儀器的亞太地區市場開發經理。饒騫于1997年加入惠普公司儀器部，1999年轉入安捷倫科技公司負責亞太地區市場中心工作，歷任教育項目開發經理，邏輯分析儀產品線市場經理，通用產品市場經理，分銷市場開發經理和系統儀器市場開發經理。
信息來源:中電網
測試架中測試針及相關材料的選用對測試治具的好壞及成本是非常重要的。
測試探針的選用
測試治具的針的選用對治具成本關系最大，目前測試探針?lè )謬a(chǎn)、臺灣香港、進口三種。進口產品一般是德國、美國、日本的產品，品牌有INGUN、TCI、日電、華榮、中探、亞探等等。測試探針的質量主要體現在材質、鍍層、彈簧、套管的直徑精度及制作工藝。目前包括國內的產品其材質很多用進口材質，所以除非是偷工減料一般探針材質問題不是很大，針及套管的直徑精度方面國內與臺灣香港的產品差不多，進口稍好但一般影響不大，彈簧及鍍層的質量這方面進口產品比國內要好很多，臺灣香港產的比國內稍好一些，原因主要是工藝水平上的差別，國產的探針鍍層抗磨損較差鍍層容易脫落。如果制作的測試治具使用時間及測試次數超過15萬次以上選用進口產品較為合適，但進口的探針價格較貴。目前國內的制作水平和工藝逐步提高，并且在當前價格大戰的情況下，不少代理商用國產針冒充進口或臺灣產的探針出售。如果測試要求和測試次數不高的話建議可選用國產探針。探針的質量主要對測試治具制作中的測試次數及接觸是否良好有關。
測試線的選用
目前測試線都是國外進口或臺灣香港地區生產，其產品的區別好像不大。價格為125元左右一卷。
測試用板材的選用
測試治具中所選用的板材一般有壓克力（有機玻璃）、環氧樹脂板等。普通的探針孔徑大于1.00毫米的治具，其板材以有機玻璃居多，有機玻璃價格便宜，同時有機玻璃相對較軟鉆孔時有脹縮探針套管與孔的結合緊密，由于有機玻璃是透明的治具出現問題檢查十分容易。但是普通的有機玻璃在鉆孔時容易發生溶化和斷鉆頭，特別是鉆孔孔徑小于0.8毫米時問題很大，一般鉆孔孔徑小于1毫米時都采用環氧樹脂板材，環氧樹脂板材鉆孔不容易斷鉆頭其韌性及剛性都好但價格較貴一些，環氧樹脂板沒有脹縮所以如果鉆孔孔徑不精確會(huì )造成探針套管與孔之間很松動產生晃動。環氧樹脂板不透明如果治具出現問題檢查較困難一些，另外有機玻璃溫差變形比環氧樹脂板大一些，如果測試的密度非常高的需采用環氧樹脂板。板材的選用及鉆孔的精度對整個測試治具的精度起關鍵的作用。
本網站有一種經過改良的有機玻璃其優點是變形小，耐高溫5毫米的厚度0.6毫米鉆頭可一次鉆穿不斷鉆頭，價格略高于普通的有機玻璃但低于環氧樹脂板材是一種非常好的選擇。
治具的底座托架
治具的底座大部份是用PVC或有機玻璃制作的，大部份的廠家制作治具底座時是根據測試板材的大小臨時制作的，所以底座的質量及底座的重復使用率不是很好，所以建議統一底座大小及標準，本網站提供二種標準的底座可適用大部份的專用測試機，其材料采用20毫米的有機玻璃，由有機玻璃廠家制作質量及工藝非常好，可重復使用，價格雖然稍貴但物有所值。
治具的制作要根據實際的情況選用適當的材料，這樣可大幅度的降低成本,同時通用可重復使用的底座也可大幅度的降低成本,并且使治具制作標準化方便制作,提高治具的質量。
